超軽量反射式ドアセンサー!

     ●脱着が容易なマジックテープを採用。

     ●微妙な位置調整も簡単に行えます。

     ●センサー動作確認用LED付。(信号出力時に点灯)

     ●標準仕様A接点2出力。(予備出力のハーネスは別売となります)



設置には電源が必要です。

別途専用ACアダプターが必要です。

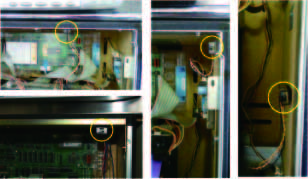

取付けイメージ



センサー先端部がドアを閉じた時にドア側の対象物に反射するように取り付けます。
ドア対象物との距離は20mm以内になるように設置します。

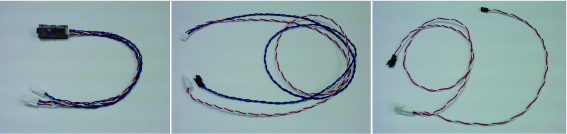

全体図



配線はセンサー根元・中継・電源ハーネスと3箇所に分離されます。
センサー取付時及び、台移動時に非常に便利です。電源コネクターと信号コネクターの形状を誤接続防止の為配線色とともに変えています。
